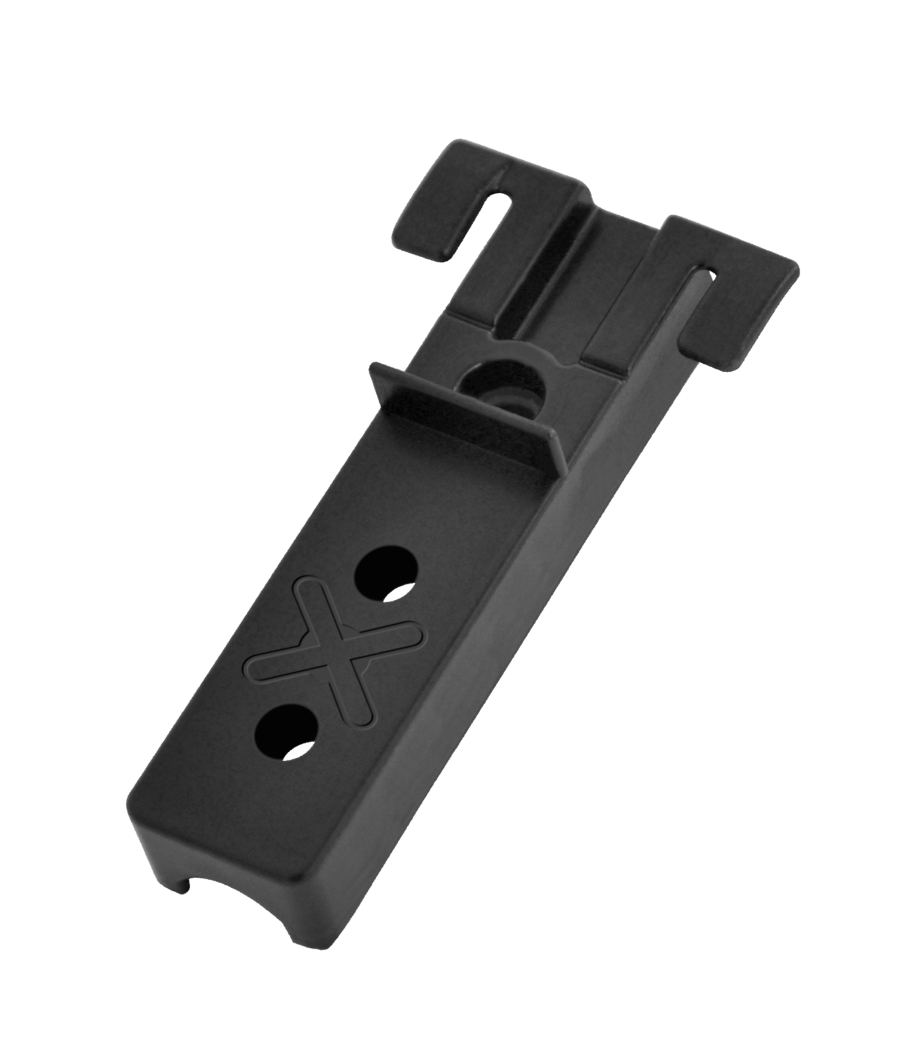

Unsichtbare Terrassenverbinder “DILA C”

Der verdecktliegende Terrassenverbinder DILA C garantiert eine sehr einfache und schnelle Montage für Terrassendielen aus Holz oder holzähnlichen Werkstoffen.
Durch die rückseitige Verschraubung bleibt die bewitterte Oberfläche der Terrassendielen geschützt, dies sorgt für einen optimalen konstruktiven Schutz und ergibt gleichzeitig eine edle Optik.
Ein breiter Montageanschlag und extra lange Schraubenführungen ermöglichen eine schnelle Positionierung und Verschraubung der Verbinder an der Rückseite der Terrassendiele.

Zwei elastisch ausgeführte Federelemente gleichen Unregelmäßigkeiten wie z.B. Schüsselungen an der Terrassendiele aus und sorgen für eine kraftschlüssige Verbindung.

Der 10 mm starke Terrassenverbinder sorgt für eine maximale Lastaufnahme und gewährleistet eine perfekte Hinterlüftung und konstruktiven Schutz der Bauteile.

Ein im Terrassenverbinder integrierter Ent- wässerungskanal verhindert zusätzlich die Bildung von Staunässe zwischen Verbinder und Unterkonstruktion.

Das Befestigungssystem zeichnet sich durch eine Gleit- und Fixpunktmontage aus: Natürliches Quellen und Schwinden wird optimal und kontrolliert ausgeglichen.

Ein frei wählbarer Fugenabstand, angepasst an die Dielenbreite und Eigenschaften des Deckbelags, ergänzt das optisch perfekte Erscheinungsbild Ihrer Terrasse.

Es wird kein zusätzlicher Start- und End- verbinder benötigt.

Die Unterkonstruktion kann aus Holz, holzähnlichen Werkstoffen oder aus Aluminium bestehen.

HIGHLIGHTS:

• Extra lange Schraubenführungen sorgen für eine komfortable und schnelle Verschraubung
• 10 mm Bauhöhe sorgt für eine maximale Lastaufnahme und einer perfekten Hinterlüftung
• Elastisch ausgeführte Federelemente gleichen Unregelmäßigkeiten aus
• Breiter Montageanschlag für eine winkelige Posi- tionierung an der Diele
• durchgehender Entwässerungskanal
• für Dielenstärke 19-32 mm
• Bedarf: ca. 28 Stück / m²
• Beigepackte Systemschraube UNIA 4,2 x 22 mm | für die Verschraubung in die Terrassendiele | 600 Stk.
• Beigepackte Systemschraube UNIA 4,2 x 33 mm | für die Verschraubung in die Unterkonstruktion | 150 Stk.
• inkl. HELPO Montageanleitung
• Abgabe nur in kompletter VPE

Bedarf:
Dielen unter 25mm Stärke: 40cm Abstand, Bedarf an Clips: 38-40 St/Qm
Dielen ab 25mm Stärke: max 45cm Abstand, Bedarf an Clips: 36-38 St/Qm

• VE a 100 St. Terrassenverbinder inkl.
• 200 St. 4,2x22mm Systemschrauben Edelstahl und
• 50 St. 4,2x33mm Systemschrauben,
• Abstandshalter als Montagehilfe. Für Dielenstärke 19mm-32mm.
• inkl. HELPO Montageanleitung
• Bedarf:

Dielen unter 25mm Stärke: 40cm Abstand, Bedarf an Clips: 38-40 St/Qm

Dielen ab 25mm Stärke: max. 45cm Abstand, Bedarf an Clips: 36-38 St/Qm
